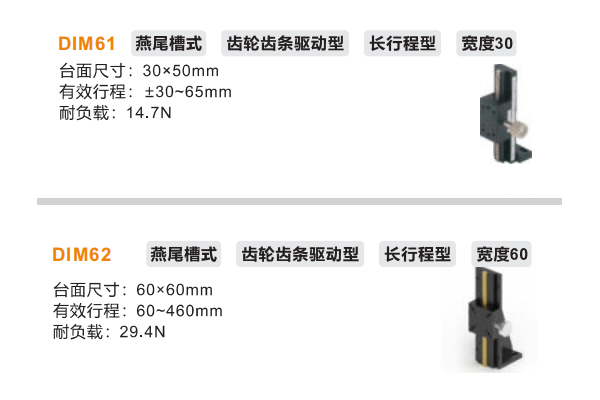

DIM61/DIM62系列是专为长行程、高负载工业应用设计的燕尾槽式手动位移平台，采用齿轮齿条驱动系统，分别提供30mm窄幅和60mm宽幅导轨版本，满足不同承载与空间需求。
一、DIM61（30mm窄幅版）核心特点
1、紧凑长行程设计：
▸燕尾导轨宽度30mm，适合狭窄空间集成
▸标准行程500-3000mm（可定制至5m），全行程直线度≤0.05mm/m
2、轻量化高效传动：
▸模数1.5斜齿条+消隙齿轮，移动速度0.5m/s
▸铝合金本体（表面硬质氧化），重量较钢质轻40%
3、中等负载能力：
▸最大负载80kg（3m行程时）
▸预紧可调燕尾结构，消除运动间隙
4、典型应用：
►自动化产线轻型输送定位►检测设备长距离调节►包装机械同步校正

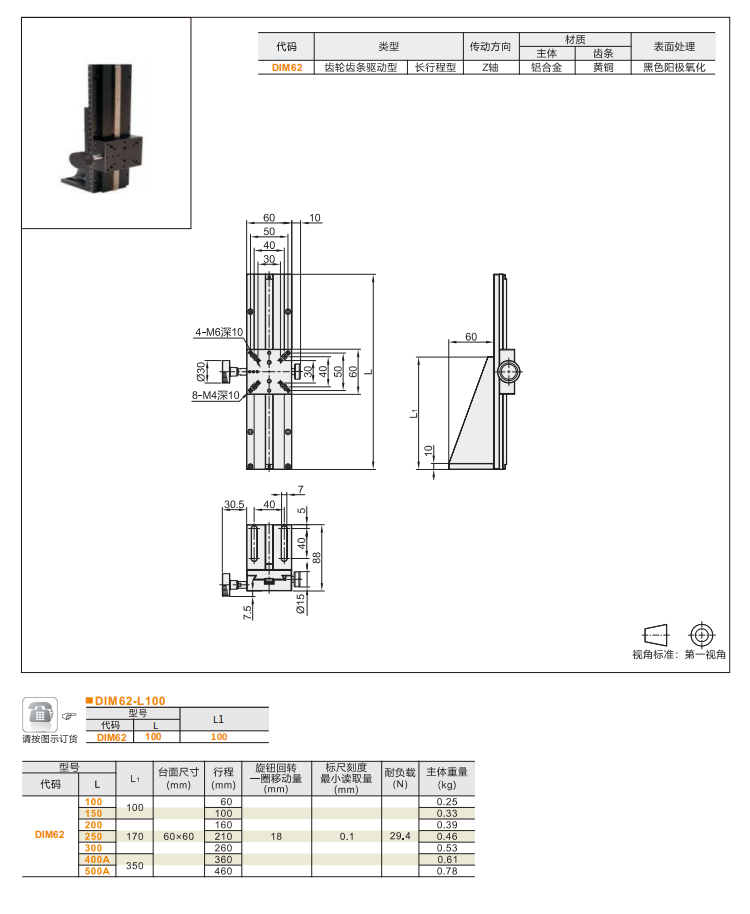

二、DIM62（60mm宽幅版）核心优势
1、重载长行程结构：
▸加宽60mm燕尾导轨，接触面积提升100%
▸铸铁基体（HT250），最大负载200kg（5m行程时）
2、高刚性传动系统：
▸模数2.5硬化齿条（HRC50），搭配双齿轮驱动（DIM62-D型）
▸可选伺服电机适配法兰，推力可达800N
3、工业环境适配：
▸全封闭式钢带防护（IP55），内置刮屑装置
▸集中润滑管路预留接口，维护周期12个月
4、典型应用：
►大型焊接设备工装定位►重型物料输送调整►机床辅助长行程对刀
三、共性技术亮点
1、智能升级选项：
·绝对值光栅尺（分辨率5μm）
·机械限位/光电限位双保险系统
2、环境适配：
·防腐蚀镀层版（适用于潮湿/化工环境）
·高温耐受型（-20℃~150℃）
3、快速安装设计：
预加工T型槽/螺纹孔阵列，支持即装即用
注：DIM61侧重轻量化长行程，DIM62主打重载稳定性，均通过激光跟踪仪精度检测及5万次满载耐久测试。
