【产品功能描述】
适合标准应用的对射型传感器，微型设计，2000 mm检测范围，红光，暗时接通，NPN输出，2m固定电缆
【产品特性】
● 超小型外壳设计 ● 在远距离模式下拥有非常大的检测范围 ● 可选择切换至高精度模式，以获得更高的开关精度 ● 45°缆线出线口，即使在空间非常受限的条件下，也能 ● 获得最大的安装自由度 |
对射型光电传感器OBE2000-R2-SE0-P已开发用于广泛的应用。它具有出色的耐用性并且非常易于安装。房屋结构紧凑。具有45'电缆出口，可以安装在最小的空间内。新的功能原理和功能开辟了一系列新的选择。
|
|
|
——产品参数——
|
通用规格 |
|
|
有效检测距离 |
长量程模式： 0 ... 2 m |
|
高精度模式： 0 ... 200 mm |
|
|
检测范围极限值 |
长量程模式： 2,5 m |
|
高精度模式： 300 mm |
|
|
光源 |
LED |
|
光源类型 |
调制可见红光 ， 630 nm |
|
角度偏差 |
大约 2 ° |
|
光点直径 |
长量程模式： 150 mm 相距 2000 mm 高精度模式： 0,5 mm 相距 50 mm |
|
发散角 |
大约 2 ° |
|
光学端面 |
向前直射 |
|
环境光限制 |
EN 60947-5-2 : 30000 Lux |
|
系统组件 |
|
|
发射器 |
OBE2000-R2-S-P |
|
接收器 |
OBE2000-R2-E0-P |
|
环境条件 |
|
|
环境温度 |
-25 ... 60 °C (-13 ... 140 °F) |
|
存储温度 |
-30 ... 70 °C (-22 ... 158 °F) |
|

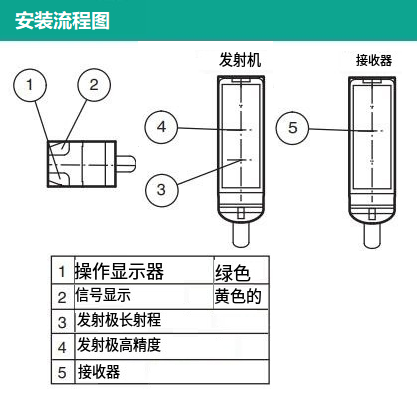

指示灯/操作方法 |
|
|
工作指示灯 |
绿色 LED，常亮 通电 ， 短路 : 绿色 LED 闪烁（约 4 Hz） |
|
功能指示灯 |
接收器： 黄色 LED，光束无阻碍时亮起，稳定性控制不足时闪烁 ; 光束中断时关闭 |
|
电气技术规格 |
|
|
工作电压 |
10 ... 30 V DC ， 2 级 |
|
空载电流 |
发射器：≤ 11 mA |
|
接收器：≤ 8 mA |
|
|
输入 |
|
|
控制输入 |
发射器选择 BK：未连接，长范围模式 BK：0 V，高精度模式 |
|
开关阈值 |
示教输入 |
|
输出 |
|
|
开关类型 |
常开触点 / 暗时接通 |
|
信号输出 |
1 路 NPN 输出，短路保护，反极性保护，集电极开路 |
|
开关电压 |
最大 30 V DC |
|
开关电流 |
最大 50 mA |
|
电压降 |
≤ 1,5 V DC |
|
开关频率 |
大约 800 Hz |
|
响应时间 |
600 µs |
|

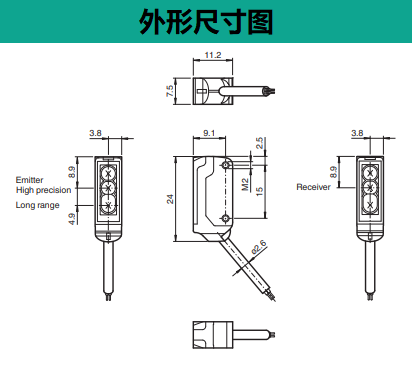

机械规格 |
|
|
外壳宽度 |
7,5 mm |
|
外壳高度 |
24 mm |
|
外壳深度 |
11,2 mm |
|
防护等级 |
IP67 |
|
连接 |
2 m 固定电缆 |
|
材料 |
|
|
外壳 |
PC/ABS 和 TPU |
|
光学端面 |
PC |
|
电缆 |
PUR |
|
安装 |
固定螺丝 ， 2 x M2 内六角螺丝 包含在交货范围内 |
|
质量 |
大约 20 g 每个 传感器 |
|
电缆长度 |
2 m |
